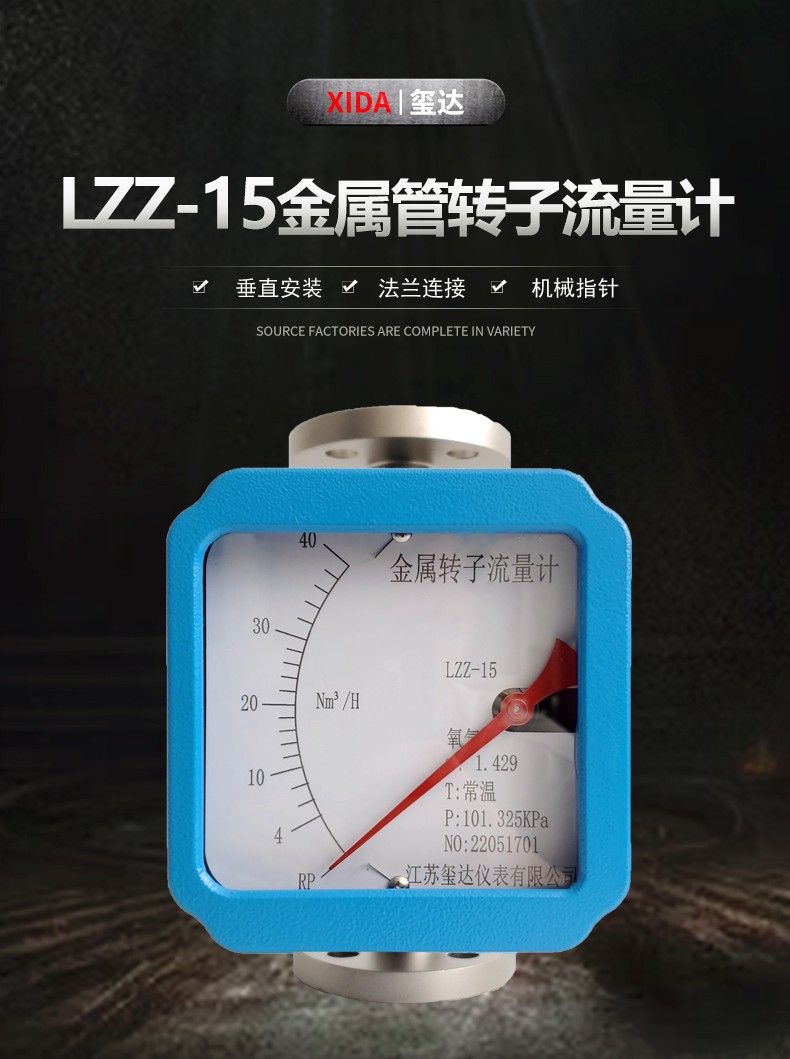

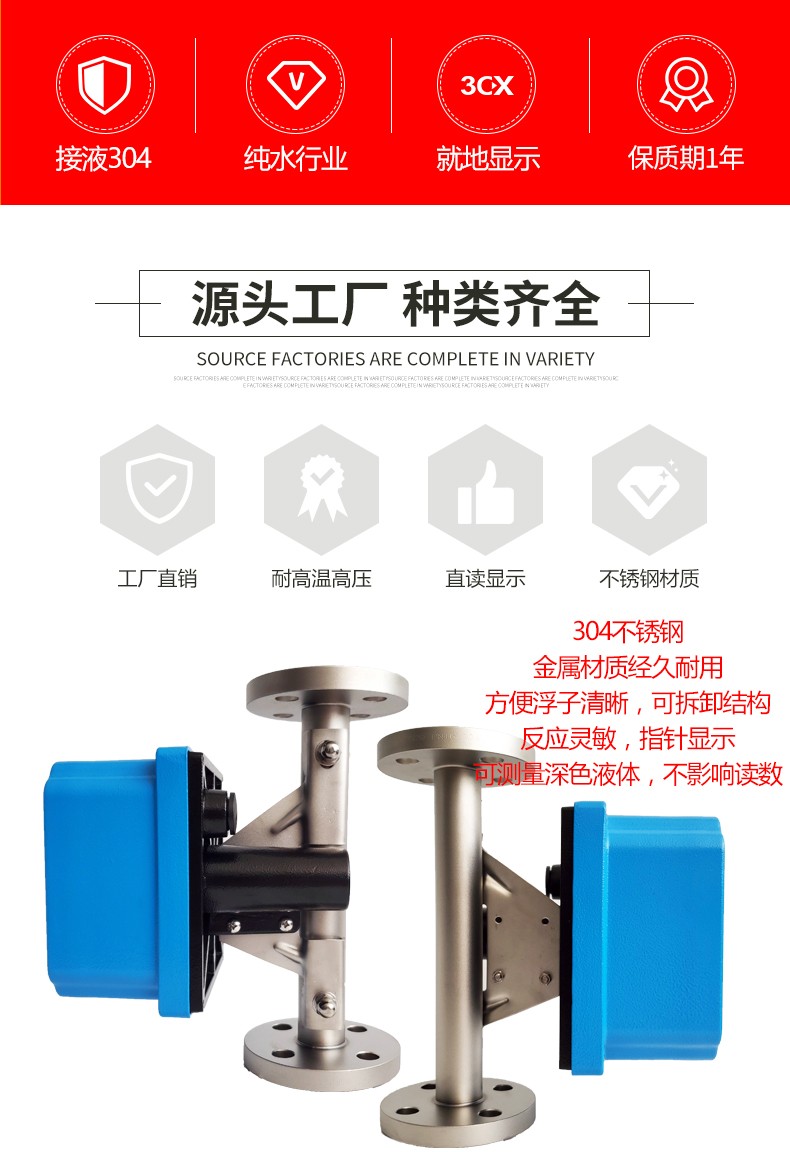

LZZ-15指針金屬管浮子流量計

一 概述

LZZ-15指針金屬管浮子流量計（金屬管浮子流量計）是工業自動化過程控制中常用的一種變面積流量測量儀表。它具有體積小，檢測范圍大，使用方便等特點，可用來測量液體、氣體以及蒸汽的流量，特別適宜低流速小流量的測量。

金屬管浮子流量計以其優良性能和可靠性，性價比，在石化、鋼鐵、電力、 冶金、輕工、食品、制藥、水處理等行業得到了廣泛的應用。

二測量原理

LZZ-15指針金屬管浮子流量計主要由兩大部分組成：傳感器和指示器。傳感器主要由連接法蘭、測量孔板、浮子和上下導向器組成；指示器主要由磁耦合系統、殼體、電遠傳系統、刻度盤和指針組成。

流體自下而上流經測量管時，浮子受到浮力和流體的推力會逐漸上升，當浮子自身的重力和浮力、流體的推力平衡時，浮子會懸停于測量管中的某一位置。當流體的流量越大推力也就越大，浮子的位移也會增加，浮子位移增加后與孔板或錐管的環隙也會增大，從而會通過更大的流量，所以說金屬管浮子流量計是一種變面積流量儀表。

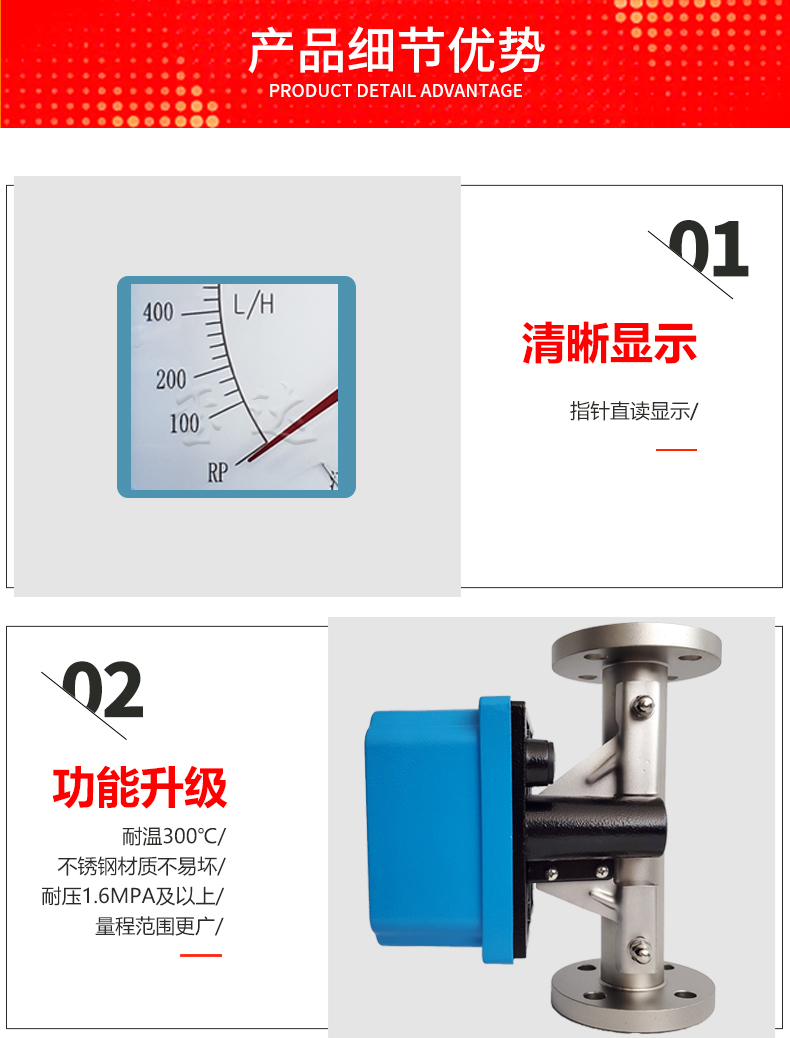

浮子內嵌一根磁鋼，指示器中有磁耦合系統與之形成磁關聯，當浮子在測量管中上下移動時，指示器中的磁耦合系統會帶動指針移動。利用磁傳感器檢測位移并轉換成電信號，經電路板處理后顯示瞬時和累計流量，指針在指示盤上指示瞬時流量。

三LZZ-15指針金屬管浮子流量計功能特點

◆  適用于小口徑和低流速介質流量測量 ◆  工作可靠，維護量小，壽命長

◆  對于直管段要求不高 ◆ 較寬的量程比 10:1

現場瞬時流量顯示

◆  全金屬結構，適用高溫、高壓和強腐蝕性介質

 ◆ 可選直流電源或電池供電方式

◆ 多參數標定功能

四技術參數

▲流量計口徑   DN15，DN25，DN50，DN80，DN100，DN150 (標準型)

DN10，DN32，DN40，DN65，DN125，DN200 (非標型)

▲流量范圍     水：4.0～125000 L/h

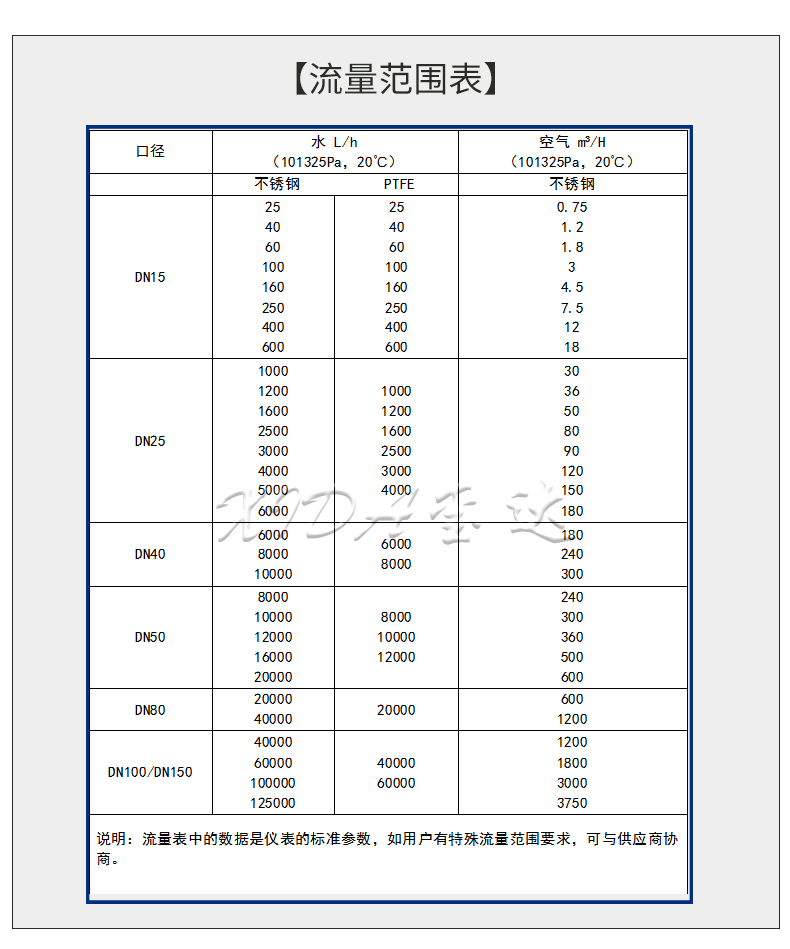

空氣：0.12～3750 m3/h（詳見流量范圍表）

▲量程比        5:1；10:1

▲精度         2.5級，1.5 級

▲壓力等級     DN10-DN50≤4.0MPa   DN65-DN200≤1.6MPa

▲介質溫度     標準型：-30℃～+300℃   PTFE型：0℃～80℃

▲環境溫度     就地型：-40℃～120℃  遠傳型：-30℃～60℃

▲存儲條件     溫度：-40℃～85℃       濕度：≤ 85%

▲供電電源     24VDC（12～36VDC）

▲輸出信號     4～20mADC（二線制），可附加 HART 協議

▲輸出負載     500Ω（24V 供電時）

▲連接方式     法蘭連接，法蘭標準：HG/20592-2009

卡箍連接 螺紋連接 卡套連接 軟管連接

用戶可指定（其它連接方式可與制造商協商）

▲電纜接口  M20×1.5

▲外殼防護  IP65

▲防爆標志  隔爆型：Ex d ⅡCT6Gb

▲介質粘度  DN15：η＜5mPa.s;DN25：η ＜250mPa.s;DN50～DN150：η＜300mPa.s
